客户需求

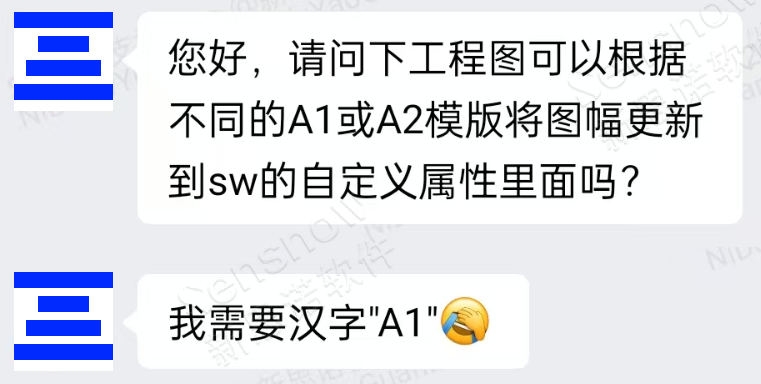

客户希望在工程图图纸的文件属性中有一个属性可以链接图纸的图幅大小，并且在图幅规格更改后能够自动刷新这个属性。其目的是为了在 PDM 系统中查阅此文件时，可以通过映射属性值直接在 PDM 数据卡片中可以看到此工程图图纸文件具体的纸张大小，避免使用 SOLIDWORKS 软件打开后再查看图纸标题栏上的纸张大小。
如何实现？
$PRP:"SW-模板大小(Template Size)"
$PRP:"SW-图纸格式大小(Sheet Format Size)"

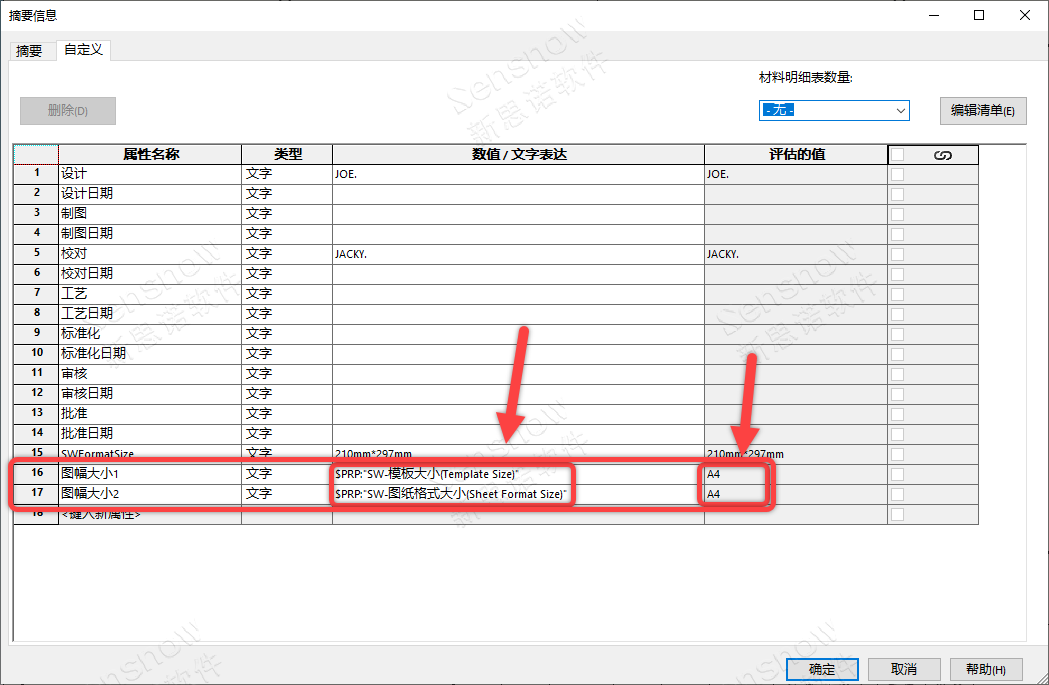

以上两个表达式可以实现此需求，在属性窗口的 '数值 / 文字表达' 中写入这两个表达式的任意一个即可实现需求。并且，无需手动输入，在工程图创建的过程中这些表达式就内嵌在图档文件中的，我们只需将其调出后复制其表达式字符即可。
具体操作如下：

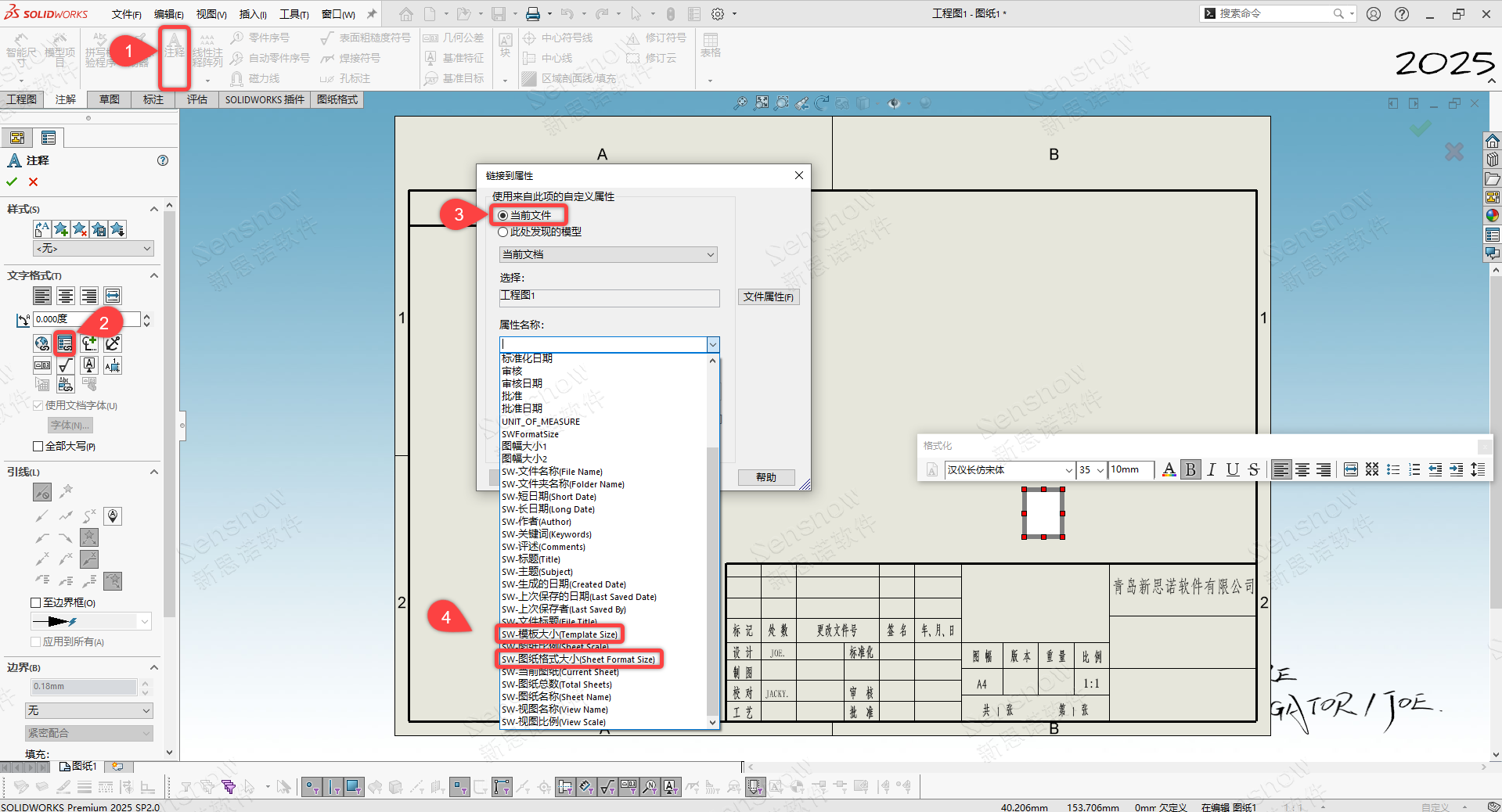

1、通过插入一个注释并点击 '链接到属性' 在窗口的来源中选择 '当前文件'，代表当前工程图文件；属性名称的下拉列表中选择对应的属性即可，'模板大小' 和 '图纸格式大小' 任选其一；

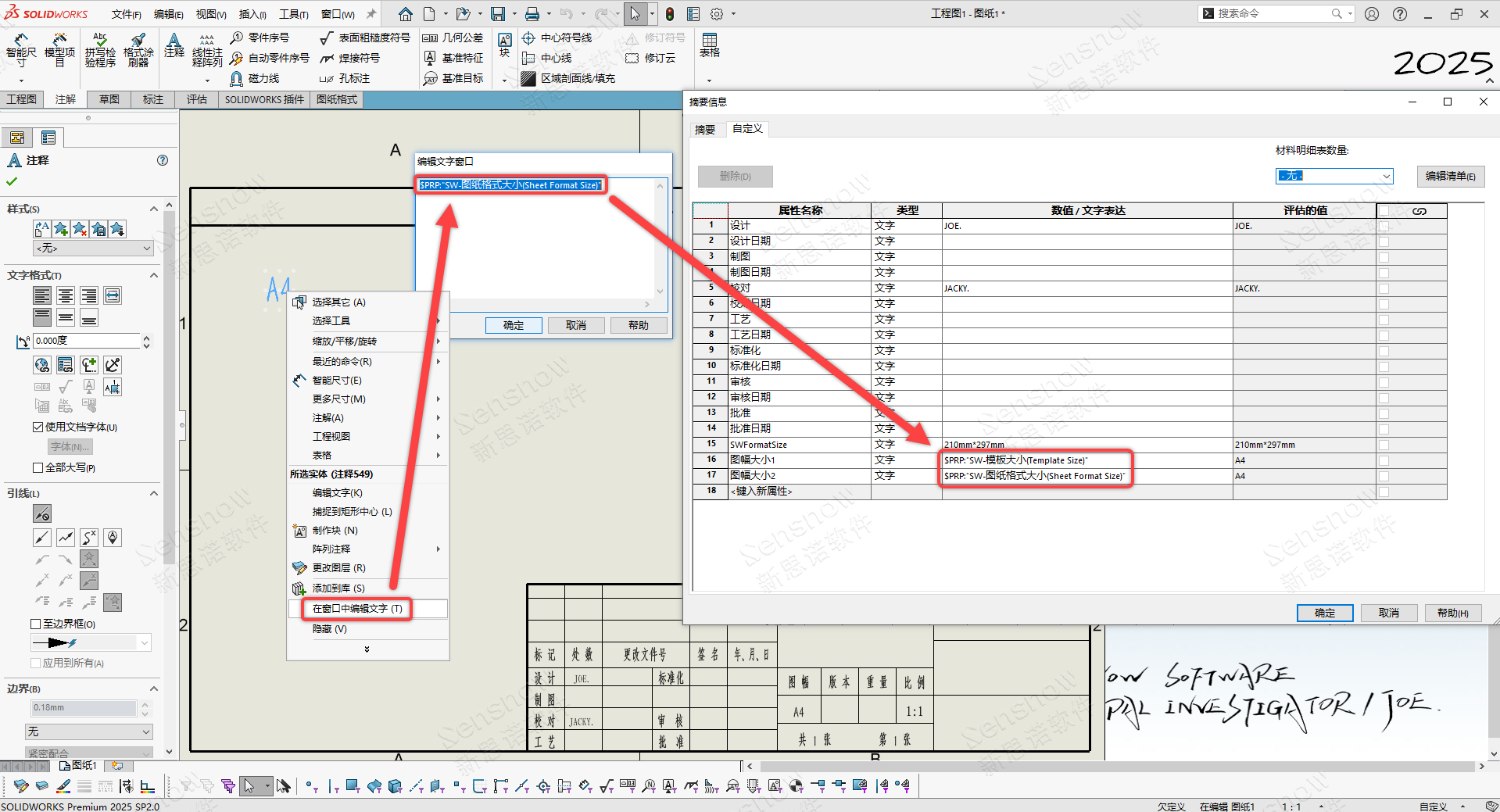

2、放置注释后将显示具体的：A3、A4 或 A0，此时对注释执行右键菜单点击 '在窗口中编辑文字' 即可显示此链接的具体写法，直接复制字符将其粘贴进工程图文件属性的 '数值 / 文字表达' 即可计算出我们预期的结果。
点击查看：【演示操作视频】
