现象

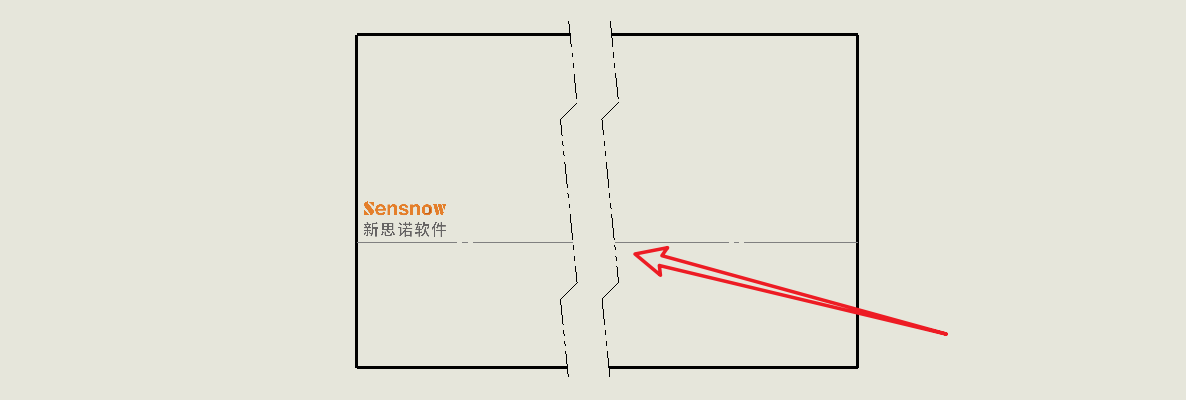

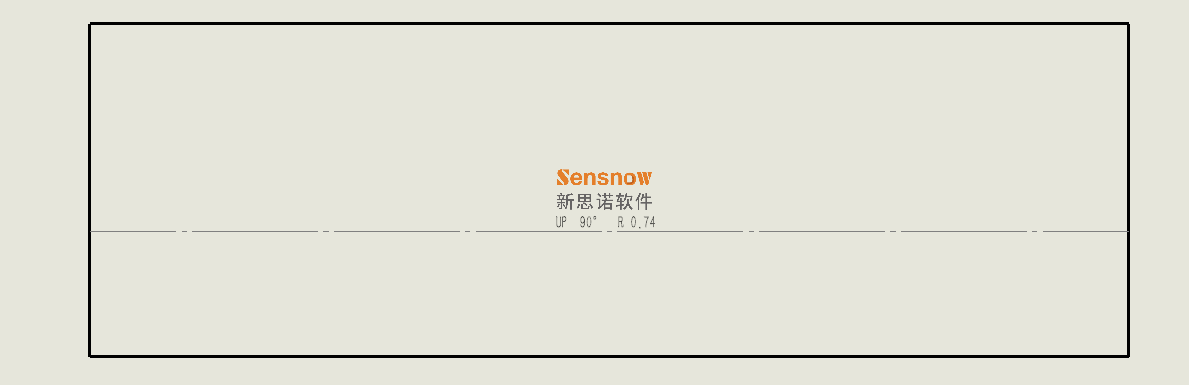

客户反馈，钣金平板型式（展开视图）只要使用断裂视图将其剪裁那么会将视图的折弯注释一并剪掉！而断裂视图又不得不使用，软件层面找不到规避方案！
原因
经过验证，此问题是软件的已知BUG，由：SPR 834331 上报至研发部门，目前还未在已发行的版本中修复。
绕行方案
作为绕行方案，可将折弯注释的锚点位置变更于断裂视图切割范围之外后再创建断裂视图就不会将折弯注释剪掉了。
预执行此操作请按如下步骤：

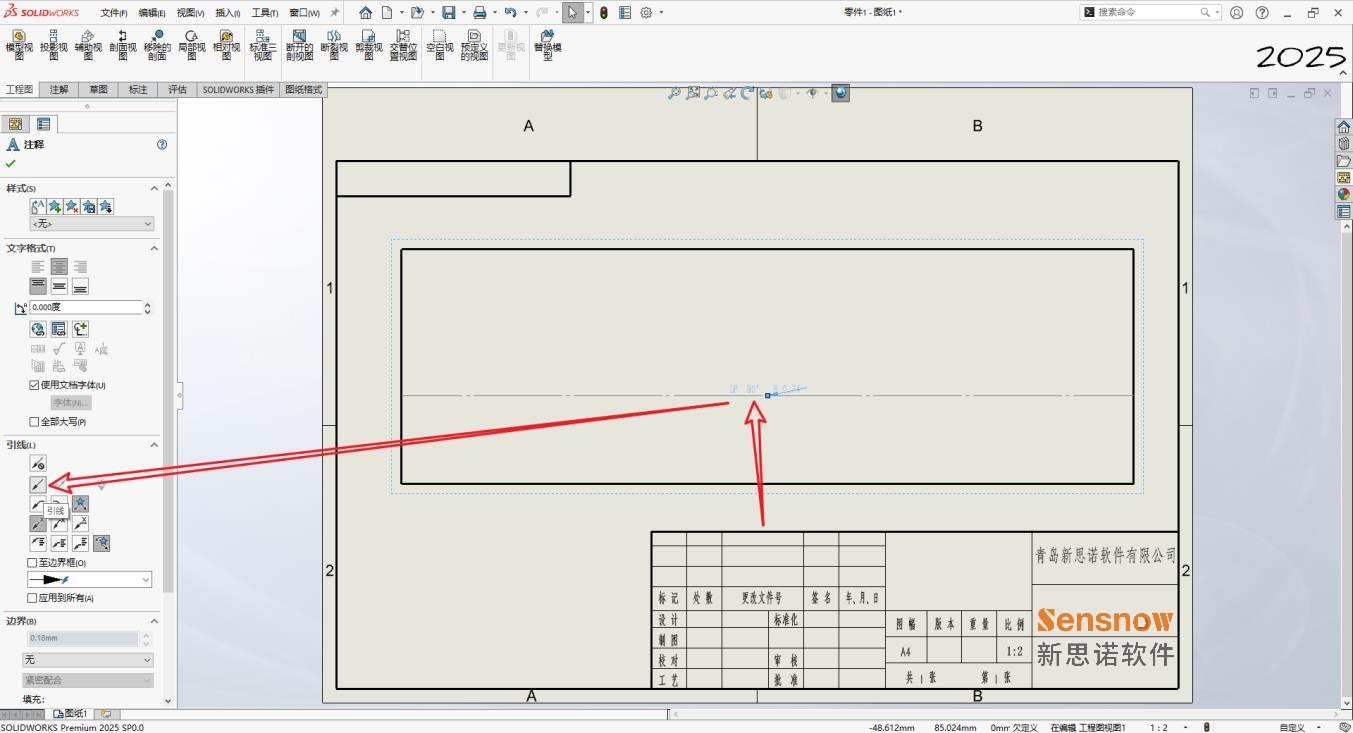

1、点击折弯注释，在左侧属性标签中点击设置注释引线；

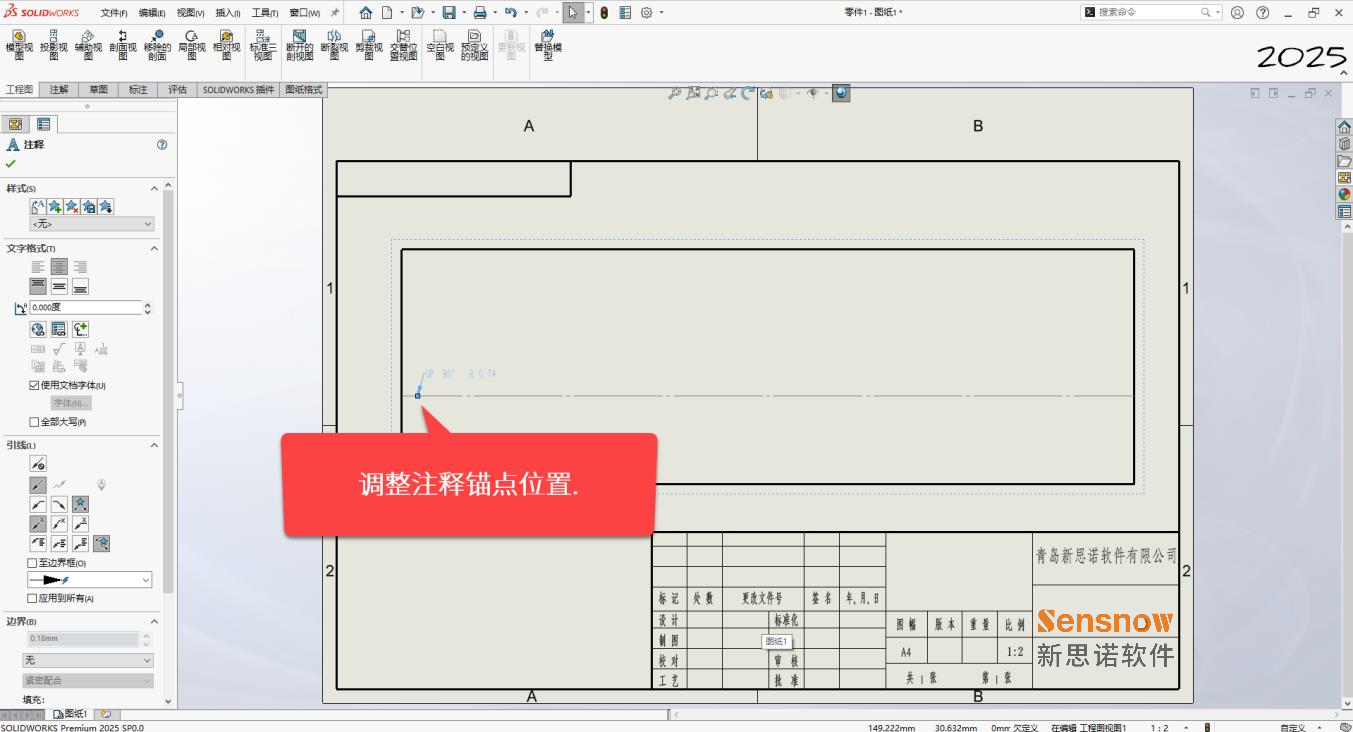

2、调整注释锚点位置；

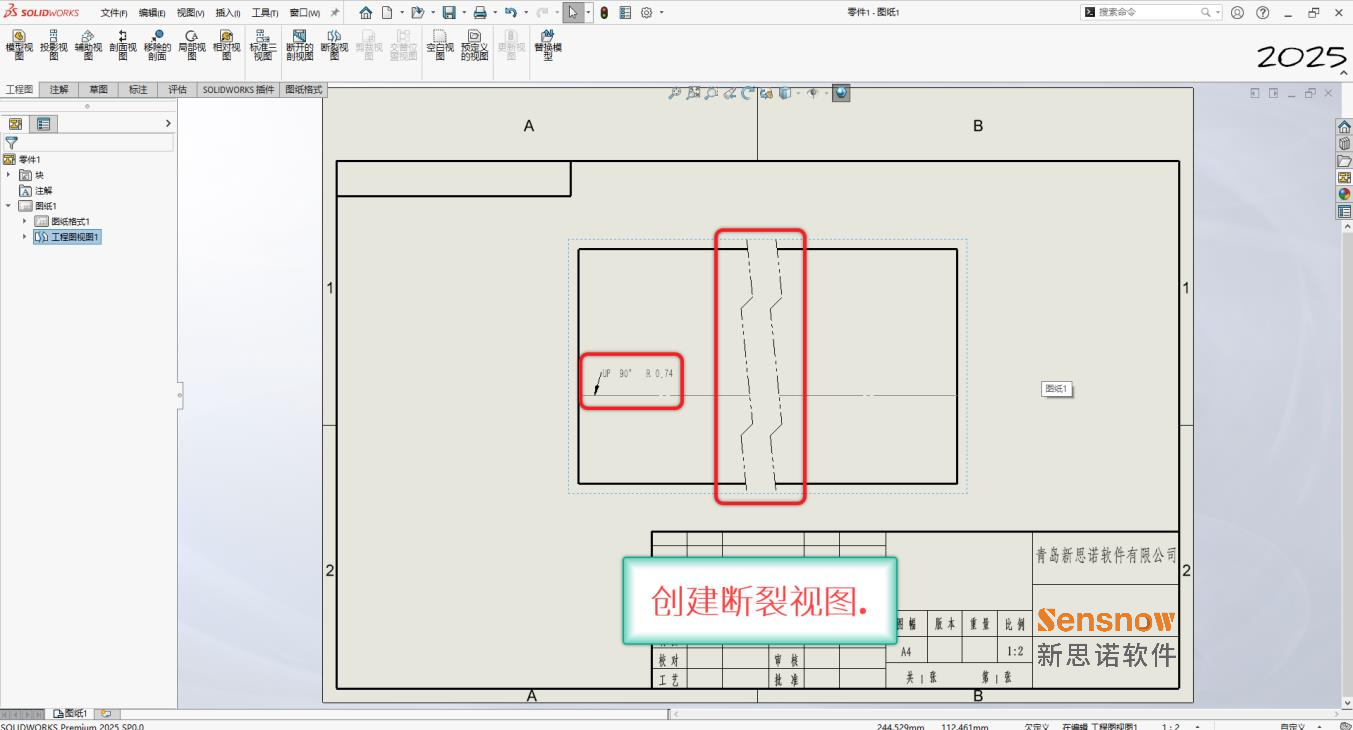

3、创建断裂视图。
视频操作演示：断裂视图会将折弯注释一并剪掉
