很多工程师都遇到过所接收的图档是点云格式文件或STL 格式的文件，在 SOLIDWORKS导入后无法正常编辑，也不能拿来使用。

本期，小诺将向大家介绍什么是逆向，以及 SOLIDWORKS 到底有没有做逆向工程的解决方案。

逆向，顾名思义是将一个设计结果经过分析反推出设计原理和结构的过程，对于SOLIDWORKS 用户而言，即：想将点云数据转换为可编辑的实体模型。

逆向的类型：

1、测绘抄画（正向）：从0 开始建模比如测绘抄画出来，会与原模型或实物存在悬殊；

2、点云扫描：扫描仪扫描出来的点云格式或网格格式（STL、OBJ）这种点云格式通过专业的逆向软件或插件生成完整的模型；

3、格式转换：比如单纯的将STL、OBJ 格式通过逆向的手段转换为 STEP ，比如一些CG 类的软件（MAX、ZB、C4D、blender）这类软件所设计的原型需要通过专业的逆向工程软件或插件生成STEP来进行制造。

逆向的解决方案：

1、如果是测绘抄画，比如根据实物测量进行建模，或是拿到一个外部输入图档（STEP）想抄画出来使其具备特征参数便于后续修改，这一类型可以使用 SOLIDWORKS这类三维软件进行正向建模；

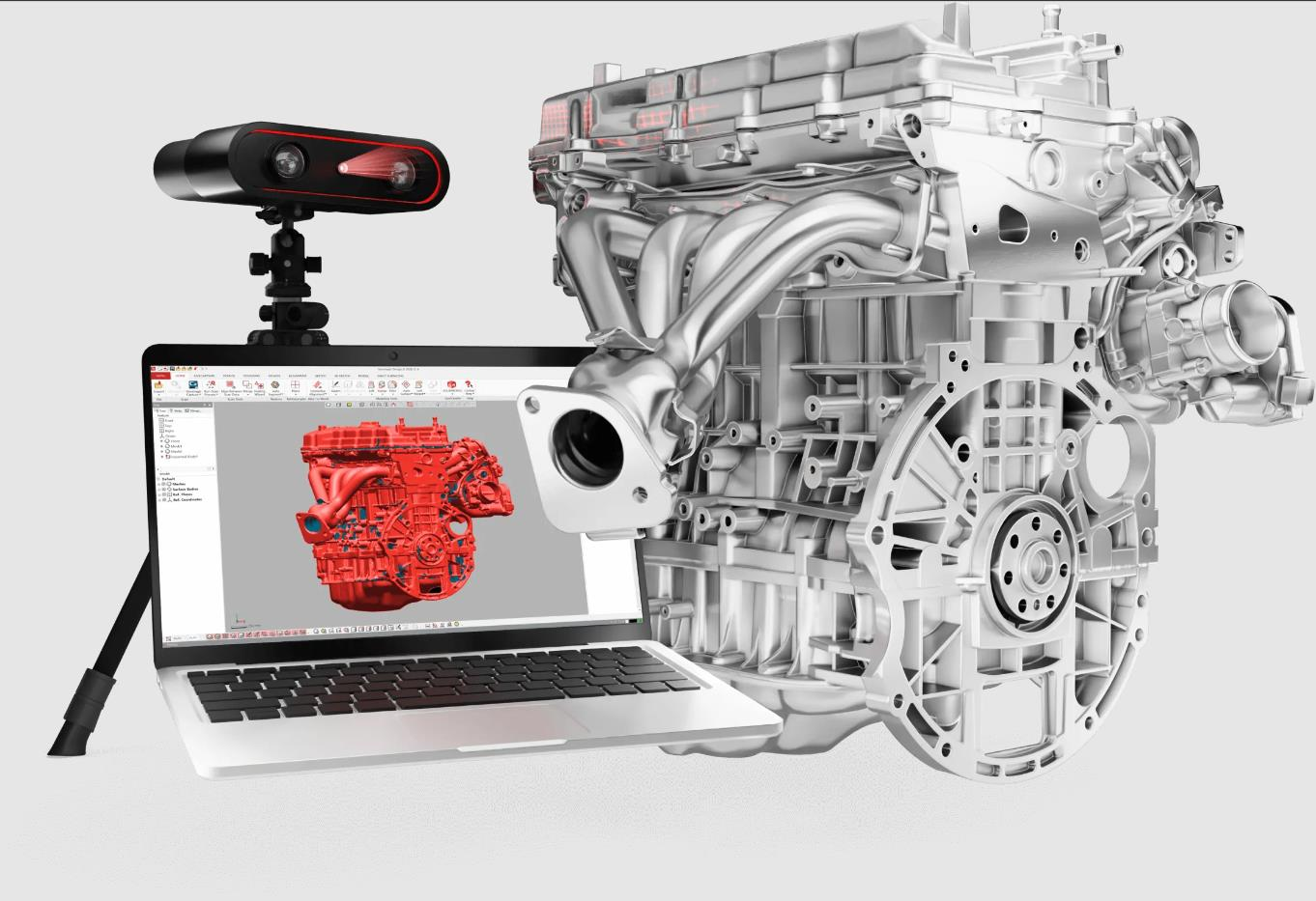

2、如果是扫描仪扫描出来的点云数据文件，要把点云数据变为实体则需要专业的逆向工程软件或插件，如Geomagic Design X ；

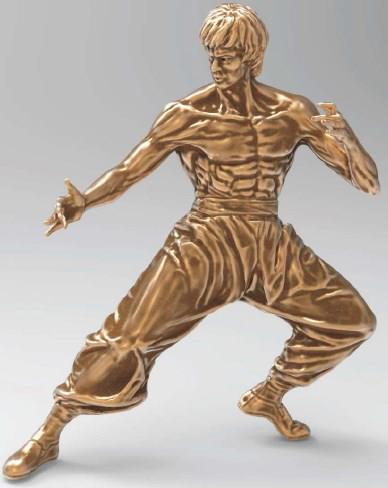

3、如果是格式转换类型，前提是非扫描仪扫描出的点云数据，而是在 CG 类软件导出的文件需要转换为实体数据，这一类需要使用专业的逆向工程软件或插件，如：Power Surfacing 。

四边形网格可以使用 Power Surfacing RE 直接转换，非四边形网格就需要一点一点铺面。

SOLIDWORKS 到底有没有做逆向工程的解决方案？

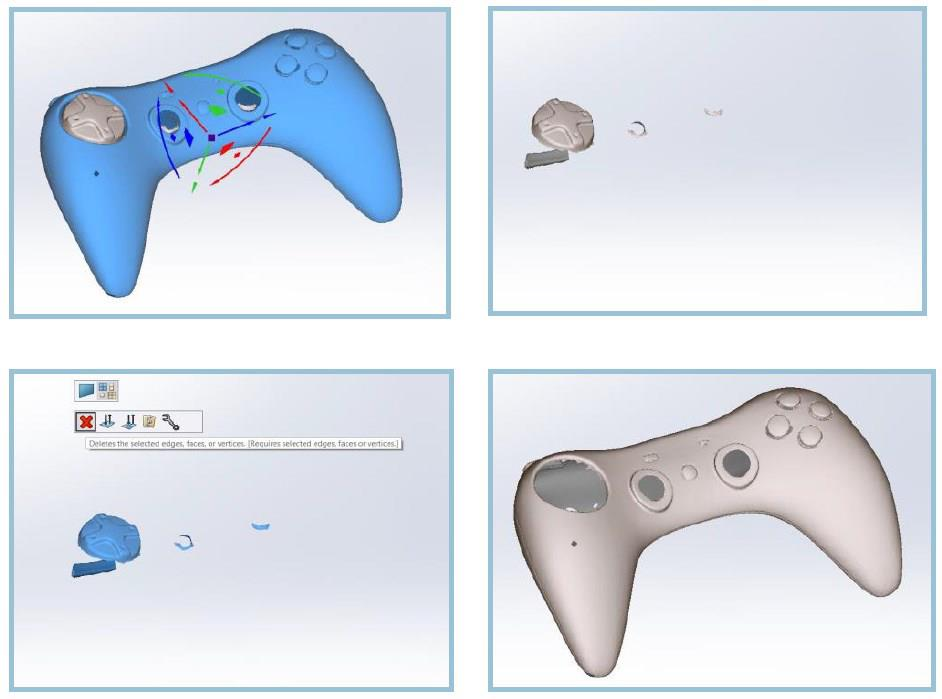

综上所述，逆向主要是将点云数据转换为实体的过程，而SOLIDWORKS 的 ScanTo3D 能够处理的点云数据非常有限，ScanTo3D 在业内属于曲面辅助工具。除机械设计的测绘外；将点云数据转换为实体的过程称之为＇逆向＇而逆向的过程来源于专业的逆向工程软件或插件，与SOLIDWORKS 无关。
