何为复杂钣金?"

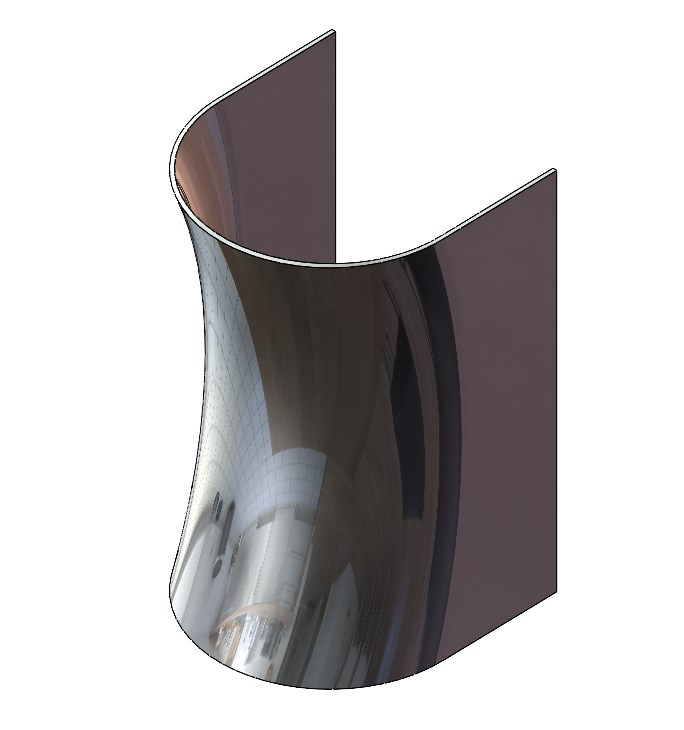

复杂钣金泛指通过非规则折弯的成型方式所构建的薄片几何形体， 而规则折弯则是按照一定的标准和折弯角度通过一系列的公式(如折弯扣除和K因子)可以计算出折弯前的板料尺寸 。
故而，钣金就是一个通用的、大众化的东西。再或者说大家做法都类似及按照行业的标准去做的，如果不具备此特点就不是钣金结构。
如何展开此类形体（复杂钣金）？"

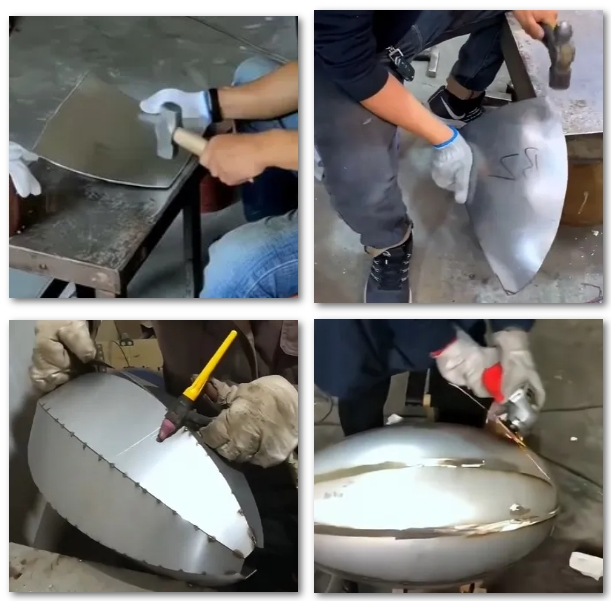

要展开此类钣金首先要知道如何生产，通常是发外协给钣金厂来做。通过拆分为多段后人工去折弯、焊接、抛光的方式制作。小批量和大批量都采用这种方式！
所以，此种类型在SOLIDWORKS中分割为多段后使用<曲面展平>的方式可获得大概展开面积。
什么情况下不能使用<曲面展平>的方式拆图？"

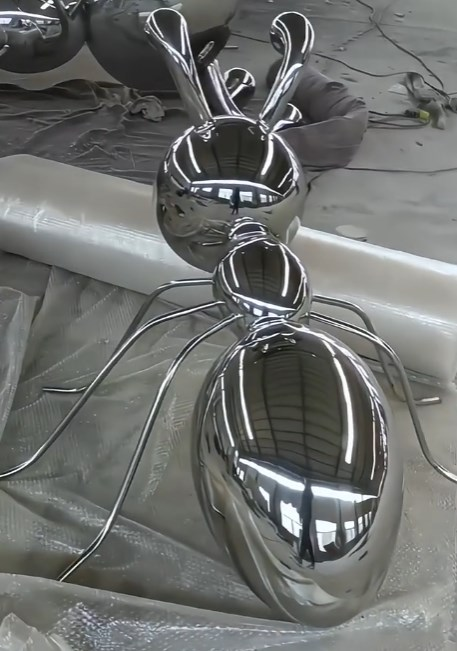

这种分段拼接的方式仅仅适用于装饰作用的异性几何体制作。而有一系列具备严格要求(一般是强度要求和密 封要求)的使用工况中是不允许采用这类常规钣金的方式来制造的(需要开模具来冲压成型)。
比如，汽车的车身钣金制造，有很多苛刻的要求，必须是一块材料挤压成型，而非简单的折弯来实现。而这种依靠挤压材料的形体，不能用SOLIDWORKS般的钣金展开来计算，要用专门的分析工具。
所以，这种依靠挤压形体一次成型的冲压件在SOLIDWORKS的<曲面展平>和3DQuickForm也无法实现，需要更高级一些的DynaForm、AutoForm或者PAM-Stamp这类专门做金属冲压成型的分析软件中来实现。而这些就不是插件或功能了，而是特定领域的专业工具，比如CAE领域中的ANSYS。
