- SOLIDWORKS常见问题及技巧分享 25 -
现象

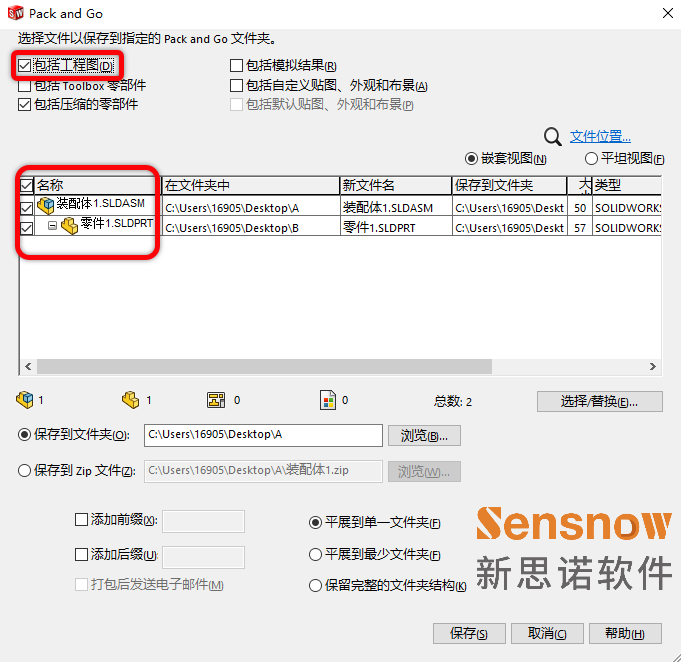

客户反馈，在对图档执行Pack and Go的时候已经勾选了[包括工程图]，但是却在列表中不存在子件的工程图。
原因
其实，并不是参考文件，而是装配体内子件的工程图文件，子件模型文件对于装配体而言才属于参考文件。所以，子件的模型即使不存在于装配体文件夹内也是可以被检索到。
[包括工程图]选项是程序遍例装配体文件夹内添加关联工程图，也就是说子件的工程图文件存放位置要在装配体文件夹内才可以被检索到。但很多企业对存档有管理要求，并不能完全做到所有的子件及其工程图在同一文件夹内，从而就导致此选项勾选后并不会将子件的工程图一并添加至打包目录。
解决方案

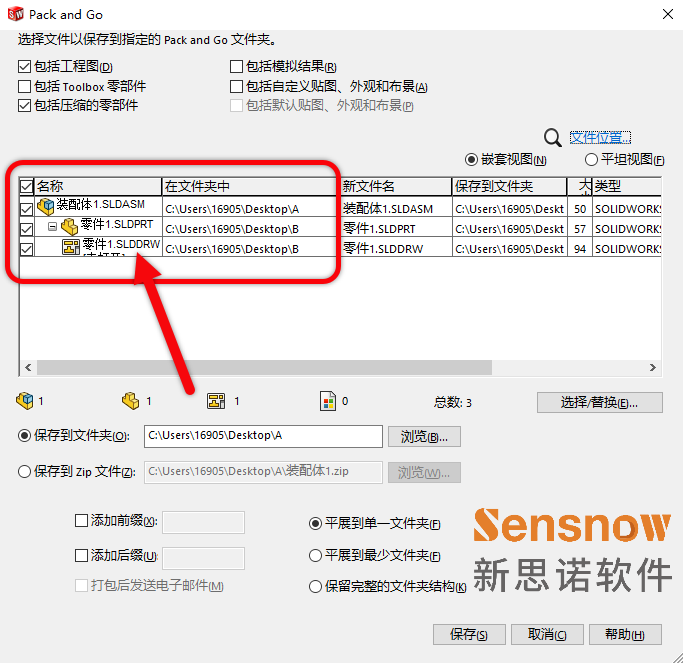

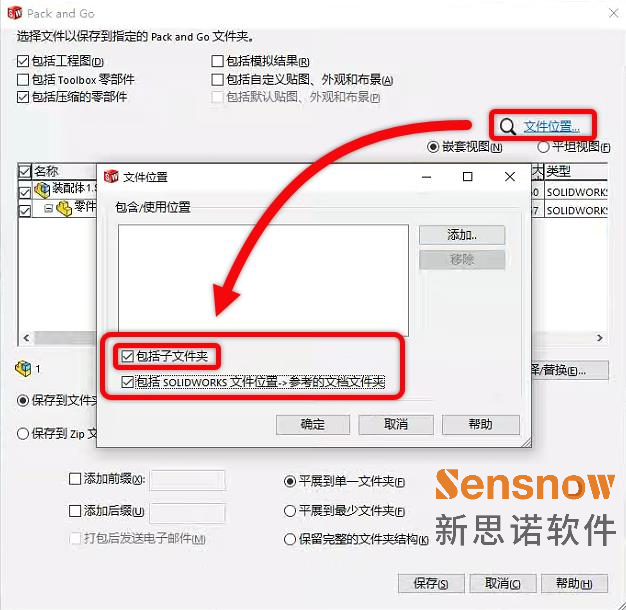

解决方案也很简单，在文件位置中勾选＇包括子文件夹＇即可（手动添加检索目录），勾选后程序将添加子件的文件夹作为遍例目录一并去检索。
此项设定为 SOLIDWORKS 2018 版本新增功能，目的在于避免用户在打包后重复大量的手工筛选再移除不需要文档的时间。图档文件传递至上下游时，由于接收方的侧重点各自不相同，故而接收的图档文件也将有所区别。
在2017及之前版本中则只能将所有图档存放于同一个文件夹内才能在执行Pack and Go的过程中被全部检索！在现在的版本中此项设定将被记忆，用户只需设定一次，程序将记忆此次设定便于后续使用此功能。
