问题

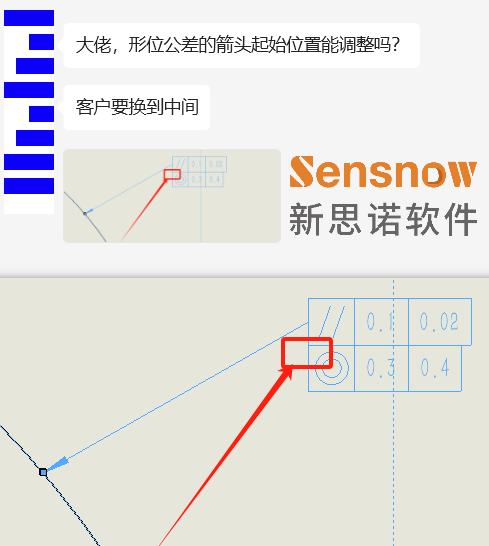

客户希望：可以将多层形位（几何）公差引线终端附加到公差框格中心，认为这样做会使图面更加美观。但是软件中找不到此项设置！
解答
软件确实没有此项设置，但没有做这种选项来控制并未是软件缺陷。
而是几何公差有主次之分，非引线终端处属于补充标注，引线终端必须从主标中引出！

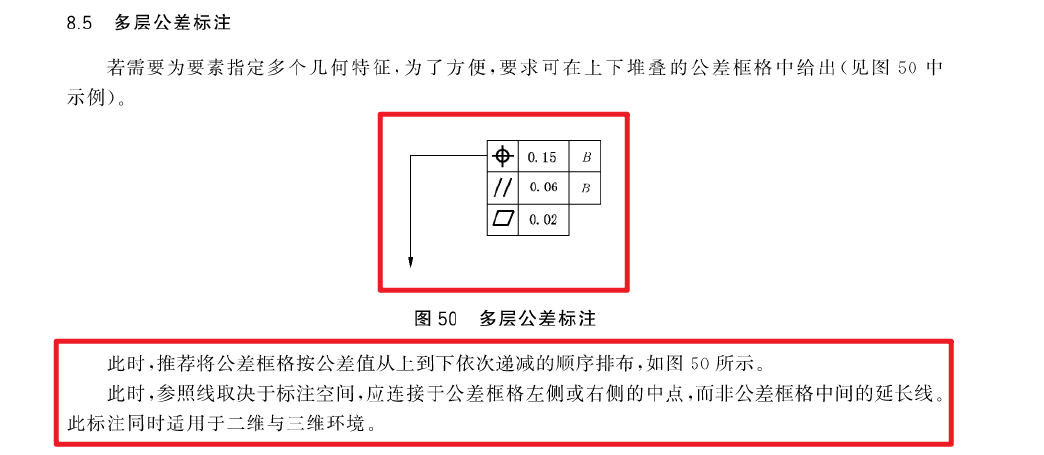

请参阅：GB/T 1182-2018
产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注
