现象

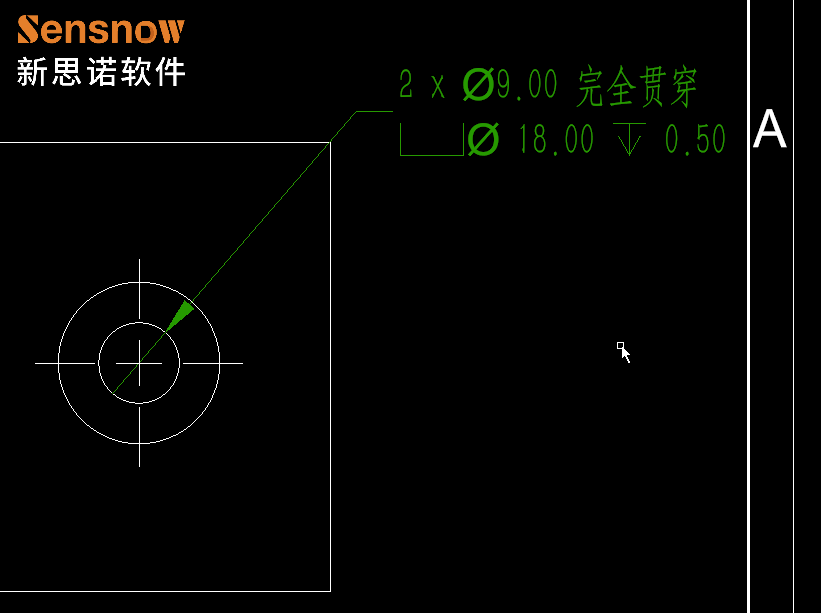

在SOLIDWORKS创建的孔标注转档DWG，打开DWG后显示是正确的，但是一旦拖动孔标注则出现小径翻转现象。

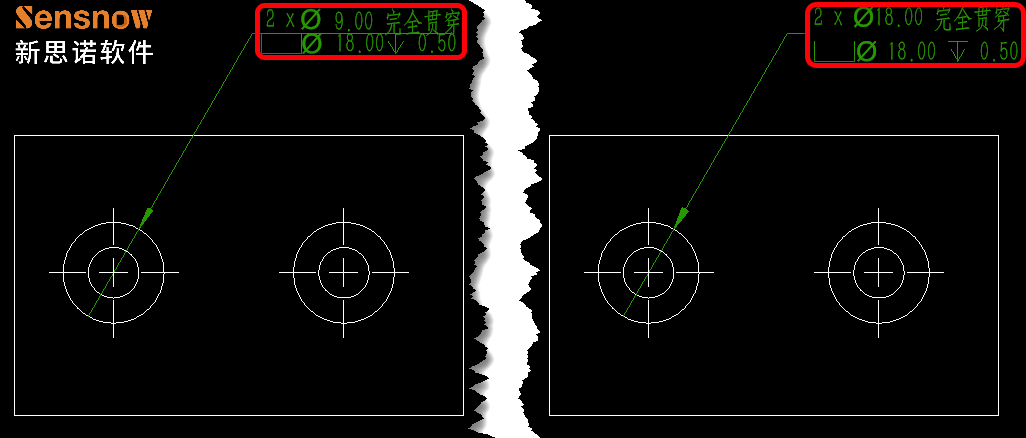

?9小径数值在拖动此孔标注后自动替换为了大径数值！
可以看到，拖动孔标注后小径数值被替换为大径数值其实是做了一个刷新的动作。因为尺寸终端是指在大径元素上的，一旦刷新那么在DraftSight等2D CAD中将由一套自己的逻辑进行判断，辨识出所吸附的元素与数值不对应就会纠正数值。
所以，这是一个正确的行为。
在输出的时候遵循所见即所得的原则；
在SOLIDWORKS图纸中是什么尺寸（文字）， 在DWG打开的时候就是什么尺寸（文字）。
当DWG在DraftSight中打开进行编辑，就会按照DraftSight中所要标注的几何进行更新。
所以，在SOLIDWORKS中标注时尽量使用统一的标注方法（如选取外径或者内径），方便后期的编辑。
解决方案
综上所述，此示例的解决方案就是在SOLIDWORKS中创建孔标注时所选取的边线为小径。至此，再转档DWG这类2D图面格式后就不会出现此问题。
