在钣金设计中，成型工具的使用必不可少，SOLIDWORKS在完成安装以后已经为我们提供了一些成型工具，同时也支持企业自定义成型工具，任意复杂的钣金成型特征均可在一拖一放之间完成。建立一个成型工具，通常我们先建立一个模型文件，然后选择 插入-〉钣金-〉成型工具，依次定义成型工具用于钣金时成型停止的面及需要移除的面（可选），如图一

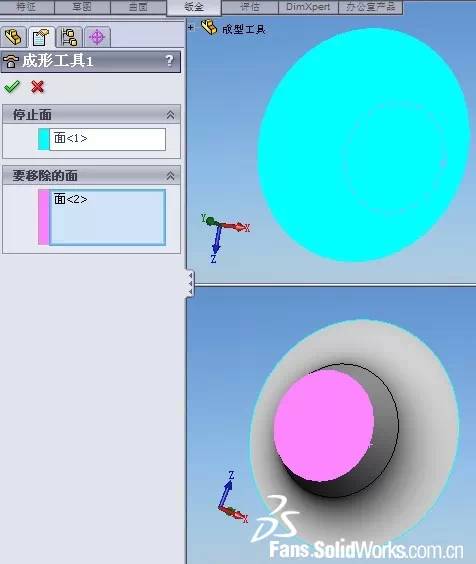

图一 设定成型工具属性

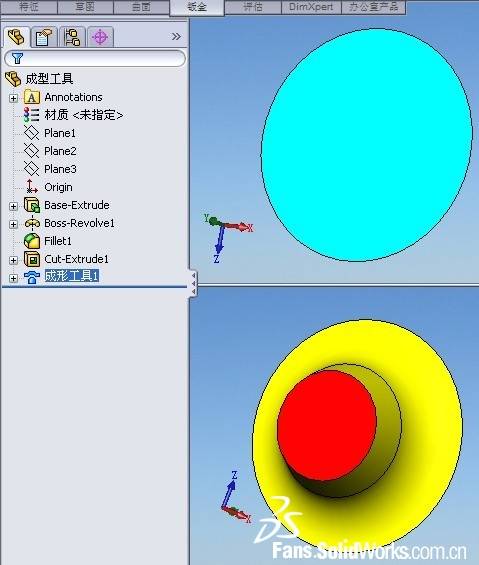

图二 设定成型特征后的零件
图二为设置了成型特征以后的零件状态，选择 文件-〉另存为（保存类型选择：Form Tool（*.sldftp）），将文件保存为成型特征类型，然后在设计库中添加保存的文件路径即可将此成型工具用于钣金的成型设计（从设计库中将成型工具拖放到钣金件上），如下图：

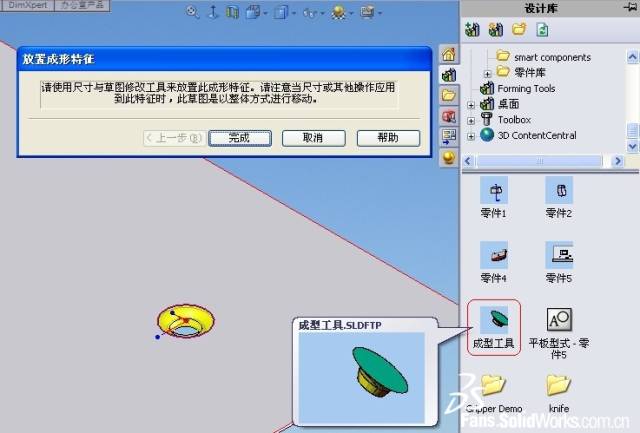

图三 成型

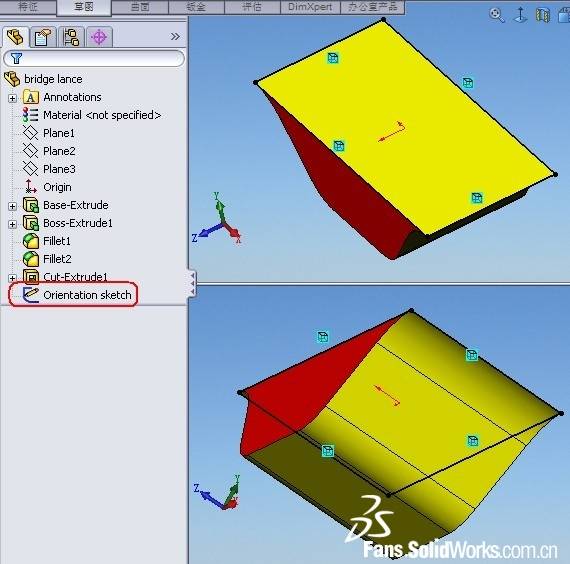

图四 forming tools文件夹下的文件
我们发现，上图中的零件与一般的零件没有显著区别，对比图一和图四，图四零件的特征库中没有出现成型工具特征，但是有两个地方值得我们注意，第一即是特征库中存在一名为Orientation sketch的草图（见绘图区域的黑色轮廓线），第二个是此零件的侧面颜色为红色（其他面均为黄颜色，此黄颜色的存在对成型工具的生成没有任何影响，可以将其颜色删除），其实，这正是问题的关键，Orientation sketch的草图（可以用原模型边线转换实体引用得来，草图命名无要求）即为用于钣金成型的定位草图，而成型工具如果有切除的特征，即将切除的面设定为红颜色（必须为红色）。
明白了原理，就可以用零件格式（*.sldprt）的文件生成成型工具了，不过，千万要记得，设计库中必须将此文件所在的文件夹设定为成型工具文件夹。新的成型工具使用如下（注意对比图三的成型工具预览框所显示的文件格式）：

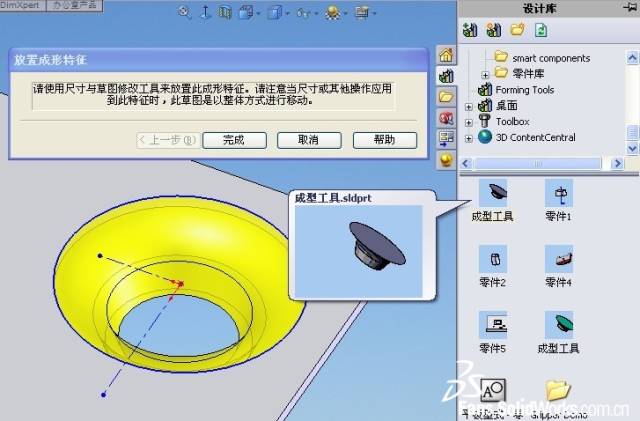

图五 零件格式的成型工具
SOLIDWORKS作为一款优秀的三维设计软件，其实，每一个细节都有值得深入研究的地方，作为一个工具软件的使用者，我们更应该去专注于如何高效的使用软件来帮助我们完成设计工作，当发现这个工具不能满足我们的设计要求时，应该去寻求替代的解决方案。
